Membuat Lampu Led Untuk Bagasi Mobil

Berikut step-stepnya :

Tentukan dimensi pcb dan potong/bentuk mengikuti space yang ada

Bikin  jalur dengan cutter (karena simpel, gak perlu etching2 segala)

Bor

Solder Led

Saya memakai led 8mm dengan spesifikasi 3,4V/150mA.

Pasang led menggunakan glue gun atau lem lainnya

Pasang resistor sebagai pembatas arus

Kalo belum paham cara menghitung nilai resistor, silahkan gunakan software/aplikasi , bisa juga kalkulator led online seperti ledcalc.com

Pasang

 Yuhuiiiii

Salam nyolder.....

Membuat Lampu Led Untuk Kabin/Plafon Mobil

Alasan penggantian dengan Led :

1. Bohlam boros

2. Panas, coba saja nyalakan selama 1 menit trus pegang cover penutup lampu.

3. Dengan Led, kelihatan lebih keren

Berikut step-stepnya:

Ukur dimensi lampu kabin, trus bikin layoutnya, lalu etching

Bor PCB yang sudah jadi

Pasang lednya

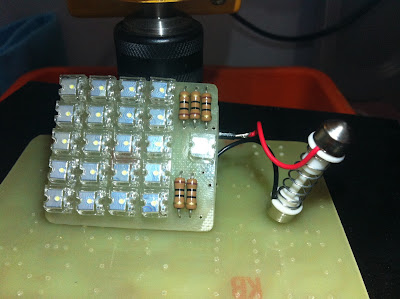

Saya menggunakan led superflux flat top dengan spesifikasi 3,2-3,5V/120mA.

Alasan memilih led ini adalah karena sinarnya menyebar (flat top), dan lumayan terang. Alternatif lain adalah led smd5730, spek lebih tinggi tapi butuh pcb alumunium untuk penyerapan panas.

Led jenis ini memiliki 4 kaki, solder cukup 2 kaki saja udah cukup kuat.

Pasang resistor sebagai pembatas arusnya

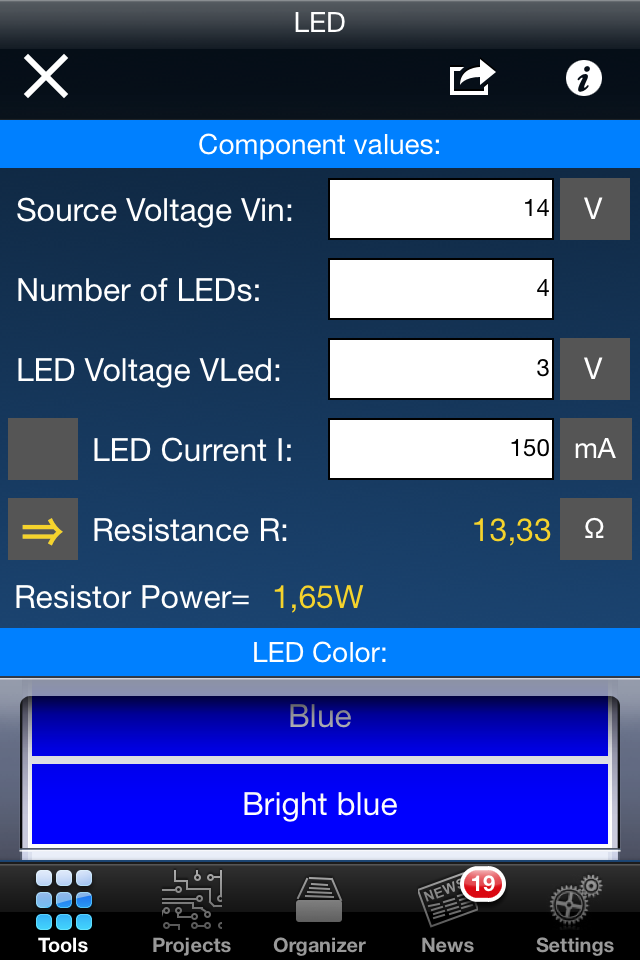

Silahkan hitung nilai resistor menggunakan led kalkulator jika belum paham menghitungnya, misal kunjungi ledcalc.com ataupun software/aplikasi hp.

Pasang soket khusus lampu plafon mobil (saya gak tau namanya, bentuknya mirip fuse ). Bisa anada beli online di toko*edia ddengan harga tiga ribu rupiah.

Copot cover lampu plafon menggunakan obeng

Copot lampu bawaan trus pasang lampu lednya

Gunakan foam tape/double tapi untuk menempelkan lampu led

Bisa juga menggunakan glue gun/lem lilin , tapi hasilnya gak terlalu rapih dan  butuh effort lebih kalo mau mencopot (harus dibersihin dulu) dibanding menggunakan foam tape

Tes

Pasang kembali covernya

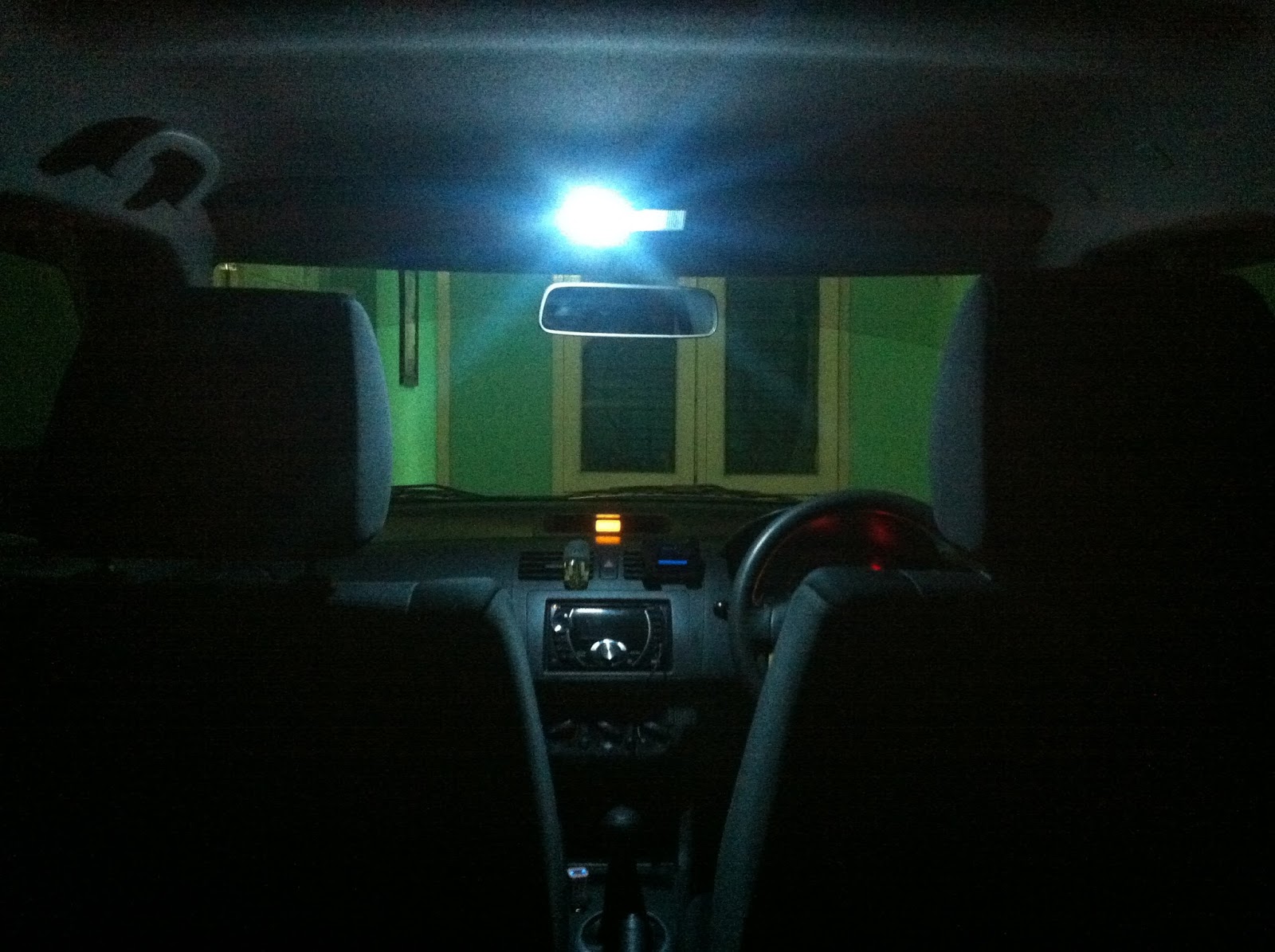

Taraaaaaa....

Salam nyolder...

Tone Control LME49720

Berikut hasil re-drawn layout untuk menyesuaikan dimensi komponen yang ada di laci.

Kalo mau layout aslinya, bisa kunjungi link INI

Skema

PCB Layout

Salam solder panas...

Nano LM3886 PCB

Dimensi 105mm x 30mm

Dipasangkan dengan tone control

Note : Antara source atau aksesoris wajib memakai potensiometer, jika tanpa potensiometer akan timbul DCO hampir sebesar Vcc, jika menginginkan tanpa potensio (direct dr source ke ampli) tambahan resistor shunt (nilai 22K) di inputnya menuju ground. Hasil pengukuran DCO yang saya lakukan untuk layout ini berkisar 4-6mV,.. almost zero huming.
