Berburu Audio Parts

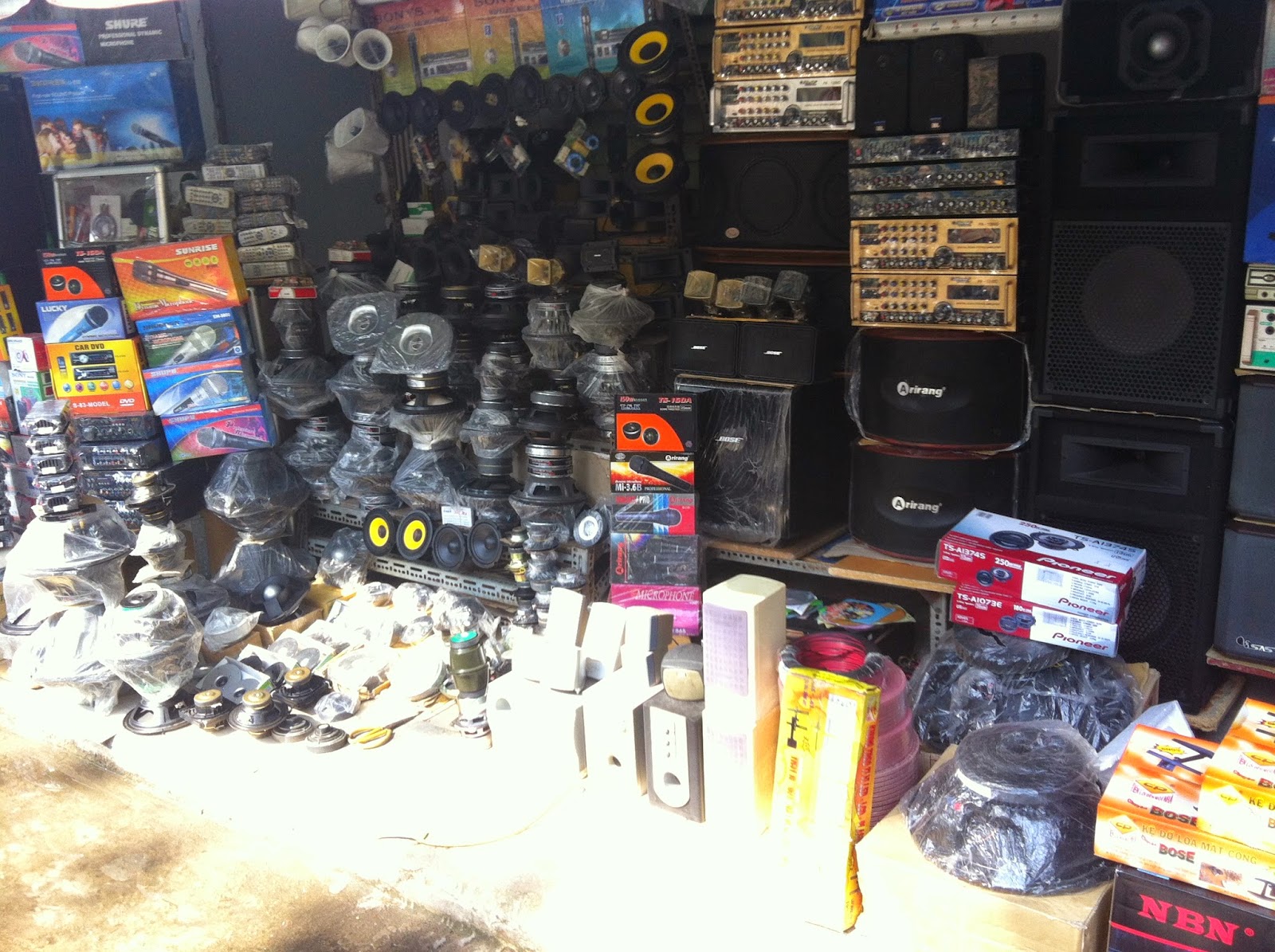

Jalan-jalan mengitari sudut kota, menyambangi toko-toko elektronik, dan ini sedikit foto-foto lokasinya :

Heatshink berbagai model

Kit Power Amp

Elkonya gak ada yang spesial

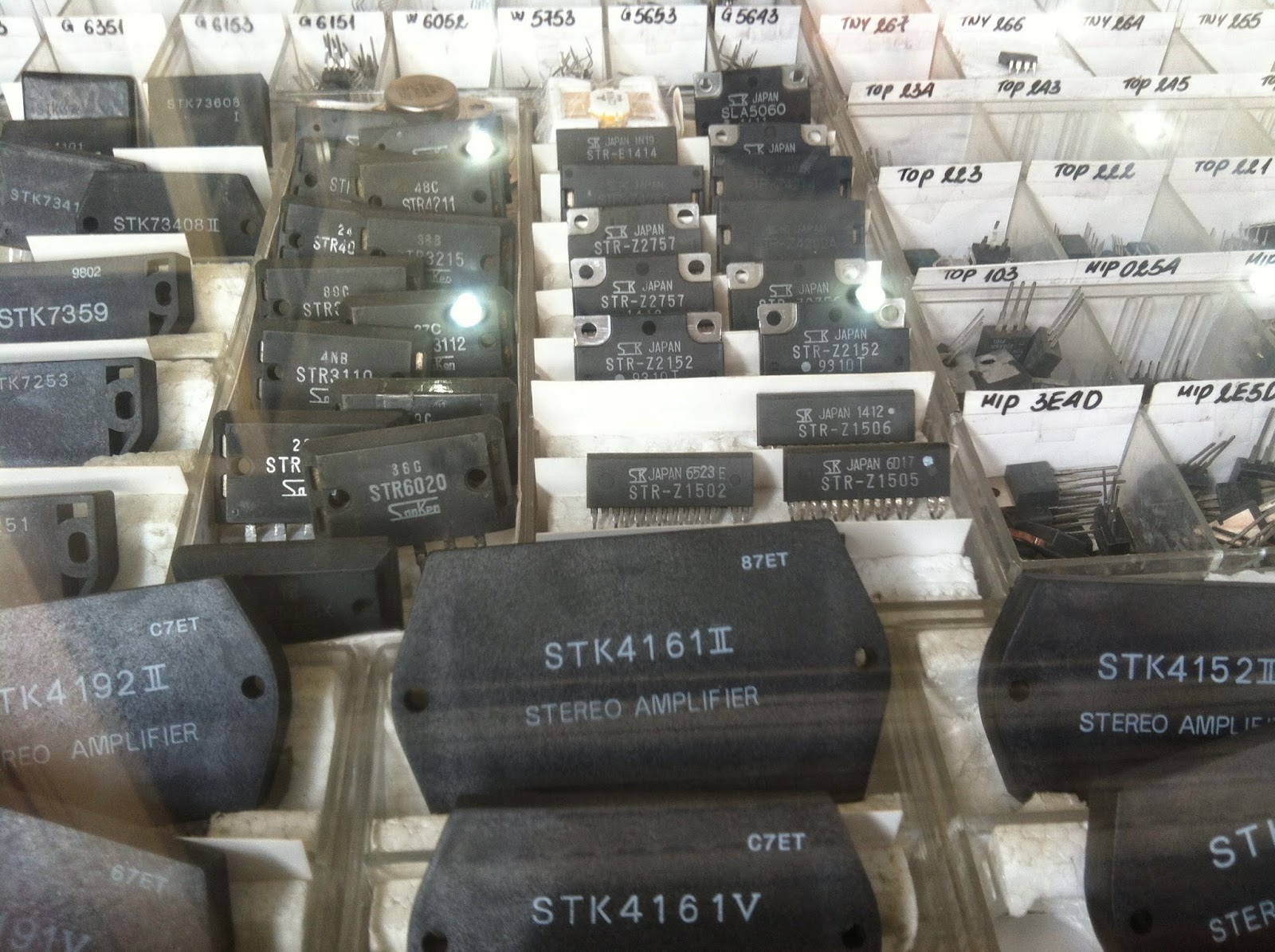

Pasukan STK series sedang berbarisss....

Dannnn, muter-muter seharian yang dibeli cuma ini :

Ada yang mau?? PM aja :)

PCB TDA7294 Include PSU

Belum mateng desainnya, perlu sedikit lagi sentuhan. Saya tidak punya library untuk dioda bridge, makanya gambar dioda bridgenya ngasal.

Desain agak sedikit berbeda dari biasanya terutama tekukan tiap jalur. Saya sengaja bikin sudut tekukan yang tajam (keliatan lebih keren menurut saya ). Seharusnya sih gak masalah ke suara, yang penting harus memperhatikan jarak tiap jalur agar efek kapasitansi yang terbentuk dari jalur yang berdekatan bisa diminimalisir.

Class A Single-Ended "Amp Camp Amp #1" (C) By Nelson Pass

Ampli besutan Papa Nelson ini hanya 5 watt (Max) saja dg supply 19-22VDC pada beban 8ohm. Harus dipasangkan dengan speaker sensitifitas tinggi tentunya.

PCB siap dicetaaaaaak :D

Skema

PCB

PSU

Pasive Tone Control

Preamp
