Tuesday, April 9, 2013

B1 Buffer Layout

Pertama keluar B1 buffer dari mbah Nelson, DIY-er sejagad raya rame-rame bikin nih buffer, low cost dan lumayan ningkatin sonic jadi alasan utama buffer ini jadi populer .Layout B1 Buffer udah banyak sekali beredar  tinggal pilih sesuai selera. Yang paling populer adalah layout bikinan kang CRT aka LaOde dengan berbagai versinya. Berhubung ada beberapa stok MKP 10uF dan elko kapasitas badak  tapi voltage kecil, maka saya bikin deh B1 buffer versi standard.








*Gambar jadinya nyusul setelah dirapiin
* Yang butuh 2SK170 BL /GR baik match atau pun unmatch, bisa hubungi saya.Boleh barter sama komponen yang saya butuh :).Boleh juga tuker sama selembar kertas biru serbaguna  untuk 10pcs unmatch 2SK170BL/GR.

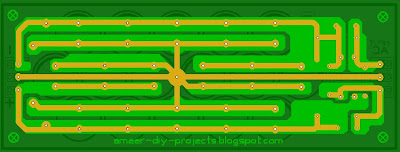

PSU Layout

STANDARD



SNUBERIZED

*still in progress

REGULATED LM317/337

*still in progress


Monday, April 1, 2013

Tone Control Parametric and Sub-woofer Equalizer

Tone control berikut adalah rancangan rekan di forum FB (Pak Tommykwitang), skema persis seperti proyek rod elliot project #28 "Parametric and Sub-woofer Equalizer " cuma beda nilai komponen aja.






Built in PSU


Yang mau Nyoba bikin:







NOTE
*Cek kembali layout dan skema
*Layout saya bikin untuk memakai potensio alps mini green, kalo pake potensio biasa gak muat.
