Onkyo Hi-Fi (Gak Jadi) Tweaking

Onkyo ini saya dapet dengan harga murah (used), so diobak-abrik-pun gak jadi masalah :). Tujuan tweak ini adalah untuk mencoba memaksimalkan kemampuan si Onkyo. Lho,,emang suara si Onkyo jelek ya??kok masih perlu di tweak??

Jawab saya :

Plus-nya:

1. Cocok sekali buat muter Jazz, karena karakter si Onkyo ini lemah gemulai & melow.
2. Repro nada rendah bagus (kapasitasnya).
3. Mid & Hi seimbang.

Minusnya:

1. Kurang cocok untuk memutar genre musik dengan beat2 cepet, bass kadang kedodoran sperti kurang asupan tenaga.
2. Staging kurang lebar ( diatur posisi bagaimana-pun serasa kurang lebar aja)
3. Karena terlalu melow, detail kurang (kurang tegas)

Planning Tweak:

1. Mengganti/menambah Elko suplly dengan yang lebih bagus untuk menolong bass yang kedodoran pada musik2 dengan beat cepat.
2. Untuk memperbaiki staging, dengan mengganti Op-amp.
3. Untuk menambah detail, dengan mengganti Coupling Cap serta kapasitor di X-over nya.

FYI, si Onkyo ini punya fitur  CD, MD, serta Tuner (AM/FM)  namun semua fitur tersebut saya tiadakan alias dibuang, MD roomnya saya copot demikian juga dengan CD dan modul Tuner nya, jadi hanya saya pake Amplifiernya saja. Kenapa?? karena saya sudah ada CD player yang lebih bagus, saya gak pernah muter MD disk, saya gak pernah dengerin radio, actually alasan utamanya adalah nantinya dalam box tersebut mau saya tambahkan DIY DAC, pre-amp dan beberapa part pengganti yang lumayan makan tempat seperti Trafo, Elko, dsb.

Bongkar speaker

Wah ternyata magnetnya gede juga...

Hmmm, gak pake X-over sodara-sodara....cuma kapasitor buat tweeternya..

UPDATE 12 Mei 2012

Lanjut lagi..., kali ini membongkar semua blok serta membuang bagian yang tidak perlu seperti CD room+dudukannya, Headphone output, dsb..

Penampakan setelah beberapa bagian dibinasakan...=)

Terlihat banyak space kosong, kita lihat mau diisi apa nantinya..

Proses pembonngkaran...

Dibuang.....!!!!!

Trafo-nya.....paling saya suka..

Ini blok Powernya...semua elko pake Nichicon,terlihat juga resistor Mox 2Watt dibagian R-Emitor TR final. Dilihat sekilas, sepertinya ini power desain simetris. Tapi kok jumper-nya banyak bener,penataan juga gak rapi blas, mungkin karena tuntutan dimensi dan posisi penempatan sehingga menomor-sekiankan estetika kali yah??



Penampakan tanpa cover depan..

GAK JADI TWEAK2AN, KOMPONEN DAH DIKANIBAL SEMUA....HAHAHHA

CMOY Headphone Amp

Karena penasaran dengan CMOY headphone amplifier yang terkenal di forum2 sono, maka liburan  minggu ini disempatkan untuk memanaskan solder kembali...

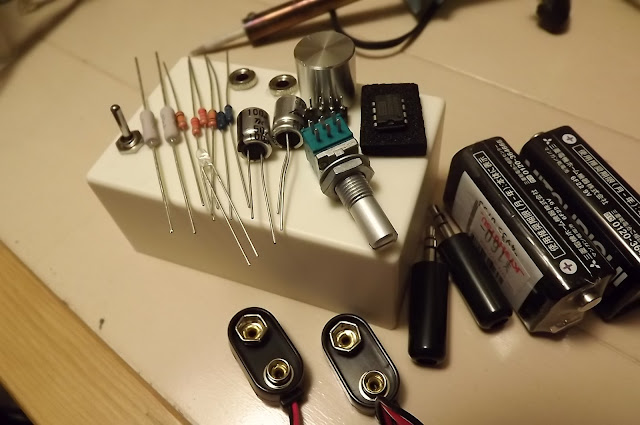

Komponen yang dipake: Resistor Takman rex25,Mox,Panasonic ern (saya baru tau kalo si ERN ini toleransinya 0,1 %) , potensio mini Alps, OPA2134, elko Nichicon PX, Blackgate STD.

Skema (nyomot pakdhe google)

Tampak bawah PCB

 Dari  gambar diatas nampak Blackgate 3,3uF di posisi coupling input semata-mata karena gak ada stok kapasitor yang nilainya kecil, paling kecil ya si Blackgate itu, so terpaksa dipake dulu sambil nunggu MKP buat penggantinya (mungkin pake WIMA aja yang dimensinya gak terlalu bongsor.

Tampak atas

Dimensi

LED indikator

Switch ON-OFF

TESTING....


Testing pake Headphone alakadarnya merk Audio Technica..

Peningkatan setelah pake si Cmoy ini : suara lebih transparan, detail, staging ningkat dikiiit, overall puas lah, yang paling kerasa ya detail sama transparannya itu. Akhir kata dengan ini DEP  nyatakan si CMOY ini Rekomended Project!!!

DIY RCA Interconnect Cable

Ingredients:

1. Kabel  Mogami 2524 (2X1 meter)
2. Male RCA merk REAN (4 buah)
3. Timah solder merk Oyaide (4,7% silver) secukupnya

Alat :

1. Tang potong , jepit
2. Solder
3. Cutter

Cara membuat:

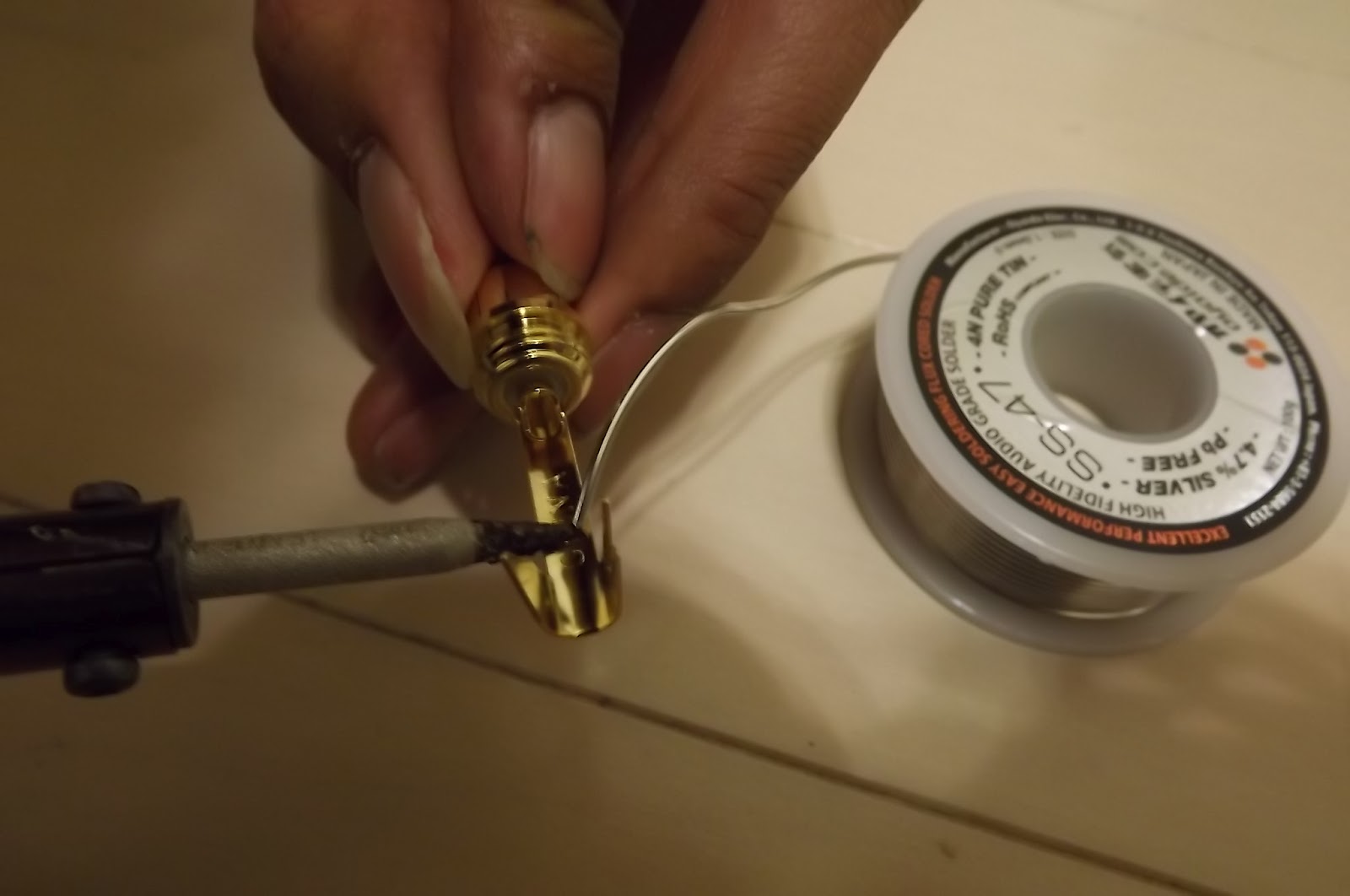

Panaskan solder kemudian ikuti langkah-langkah seperti gambar =D

Sajikan panas-panas bersama Gainclone goreng  dan tumis CDP...=D

SELAMAT MENIKMATI........................................

Edirol MA-10D Roland

Minggu pagi yang cerah (tidak seperti biasanya) menyempatkan berburu barang2 bekas di seputaran Kobe Harborland. Barang2 2nd disini terbilang murah dan bagus untuk kantong saya, dan  seperti biasa... ada saja barang yang menarik perhatian dan akhirnya terpaksa dibeli juga, diantaranya Tripod, Jaket, Dompet, Kacamata UV, serta speaker.

Speaker....hmmm, barang yang satu ini menjadi barang favorit saya di pasar loak daerah sini, dulu pernah nemu hi-fi Onkyo FR series yang harga barunya dibanderol lebih dr 30.000yen, saya tebus dengan harga yang benar2 fantastis yaitu hanya 3200yen saja!!!. Kali ini-pun saya nemu speaker Edirol,  kata si penjual ni speaker udah rusak,  pada saat beli-pun saya gak kenal merek ini,tapi tetep saya beli juga karena harganya yang teramat murah (dengan harga segitu, beli sebungkus rokok aja gak cukup) =D

Berikut penampakanya:

Setelah nyampe rumah untuk dicari apa kerusakanya, ternyata si Edirol ini adalah speaker buatan Roland!!

Setelah dibongkar, lagi-lagi keberuntungan berpihak pada saya =D, speaker ini gak rusak sama sekali cuma "lecet" dikit, hanya konektor female stekernya aja yang patah dan lepas dari mountingnya.

Keberuntungan belum berakhir nyampe disini kawan........setelah dibongkar dan dilirik kanan-kiri, daleman ni speaker lumayan bagus lho. Driver yang dipake  3 inchi mid-woofer, tweeter 1 inchi, sudah ada X-over. Potensio menggunakan Alps-japan, powernya berbasis chip TDA7269 (2X10watt), sudah ada fitur digital input (coaxial dan optical) pula.

Karena gak ada spare part, terpakasa langsung tancep aja steker pengganti langsung ke Trafo (untuk sementara)

Edirol kini sudah bangun dari mati suri-nya....=D

Review singkat ala DEP (Diy Electronics Projects =D):

Si Edi ini memiliki penampilan yang elegan, dengan bahan MDF 1,2 inchi , kanan-kiri bermotif kayu yang di finishing dengan sangat baik. Suara sangat  detail terutama high dan mid-nya, instrumen2 dari lagu "I Only Want To Be With You" -Susan Wong  dengan gampang disajikan dengan apik. Kekurangan terletak pada staging yang tidak luas  serta repro nada rendah yang kurang deep, hal ini saya maklumi mengingat drivernya yang hanya 3 inch serta desain (enclosure box) yang kurang baik. Tapiiiiii karena ditebus dengan  harga yang amat sangat teramat murahhhhh, speaker ini performanya jauuuuuuuuuuh melebihi harganya..hehe =D

UPDATE
Berikut penampilan si Edi setelah dioperasi dan dapet donor organ yang baru =D

 Selamat atas kesembuhan si Edi, semoga bermanfaat....
